Dans les presses à vis employées pour la séparation solide-liquide, dans des applications comme le traitement des boues, de la fraction organique des déchets solides urbains, des effluents d’origine animale et la production du biogaz, les performances de la presse sont étroitement liées à la qualité du cylindre filtrant (panier filtrant).
La qualité du cylindre ne dépend pas uniquement des matériaux (fils et barres) et de la précision des ouvertures, mais aussi du respect rigoureux des tolérances géométriques et de forme.
Avez-vous une demande spécifique?

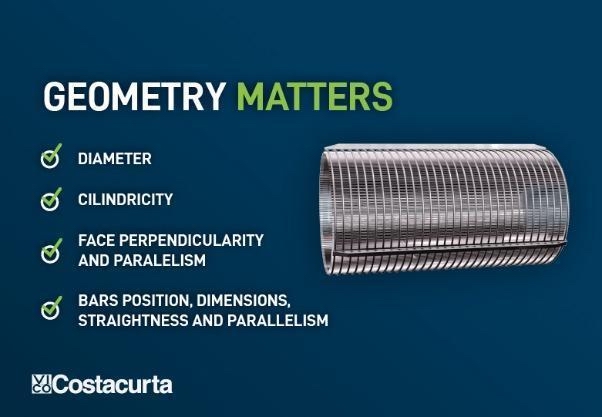

Contactez-nous pour une consultationLes paramètres clé de la précision géométrique dans les cylindres pour compacteurs
- Diamètre moyen : essentiel pour l’obtention du jeu correct vis-cylindre
- Cylindricité: indique l’uniformité du diamètre le long de l’axe du cylindre, déterminante elle aussi pour obtenir, sur toute la longueur du cylindre, le jeu souhaité entre la vis et la surface filtrante.
- Perpendicularité et parallélisme des extrémités du cylindre : facteurs essentiels pour le bon positionnement des cylindres dans la presse.
- Position, dimension, rectitude et parallélisme des barres latérales: nécessaires pour garantir une insertion précise dans la presse et le jeu adéquat du cylindre pendant le fonctionnement.
Le couplage correct entre la vis et le cylindre filtrant, réalisé en wedge wire screen ou en tôle perforée, est une condition nécessaire pour le bon fonctionnement des presses à vis et dépend, en ce qui concerne le cylindre, du respect de tolérances très strictes associées aux paramètres indiqués ci-dessus.
Instruments et équipements pour les contrôles dimensionnels
La fabrication de cylindres répondant pleinement aux exigences de précision géométrique nécessite un processus de production structuré, soutenu par des contrôles dimensionnels rigoureux à toutes les étapes, aussi bien en cours de production que sur le produit fini.
Afin de vérifier la conformité géométrique, Costacurta a élaboré des procédures spécifiques et s’est dotée de différents instruments de contrôle, notamment :
- micromètres à trois touches,
- calibres passe/ne passe pas,
- systèmes de mesure laser

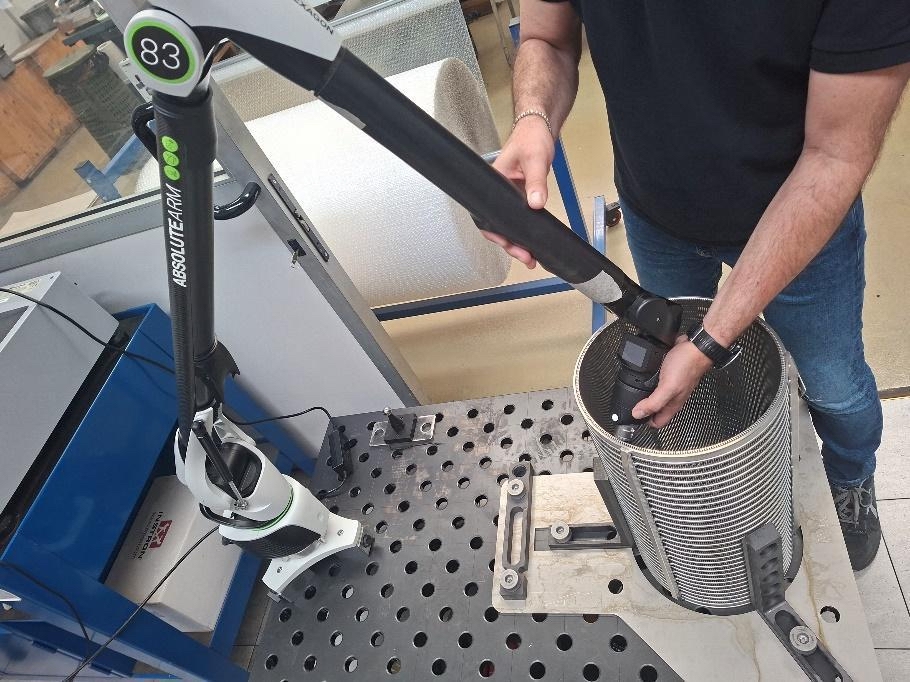

- bras de mesure anthropomorphe pour effectuer des mesures par contact de haute précision.
Pour en savoir plus sur nos instruments et nos procédures de contrôle, vous pouvez télécharger notre présentation.
Téléchargez la présentation
L’importance de Méthodes de contrôle partagées
Chez Costacurta, nous accordons une importance particulière à l’harmonisation de nos procédures de contrôle final avec celles appliquées par nos clients lors de la réception des cylindres est essentielle pour établir une collaboration optimale entre client et fournisseur et assurer la fourniture de produits de très haute qualité à des prix compétitifs.
Cet objectif peut être atteint grâce à l’approche structurée proposée par Costacurta, qui offre de nombreux avantages à long terme en matière de qualité des produits et de coûts.
Pour en savoir plus sur notre approche et ses avantages, vous pouvez télécharger notre présentation.
Nous sommes fermement convaincus que l’amélioration continue des produits et des processus repose sur une étroite collaboration avec nos clients.
Costacurta s’engage à garantir des niveaux de qualité toujours plus élevés, afin que chaque cylindre contribue concrètement aux performances et à la fiabilité des systèmes de séparation.
